Плавное затухание света в салоне

[Grifeen]

Grifeen, друг паять ты не умеешь)

неужели? и что же не так,друг???



[Dvorkyn]

Grifeen, друг паять ты не умеешь)

Или припой высокотемпературный, или паяльник маломощный да ладно, лишь бы работало



[Grifeen]

Или припой высокотемпературный, или паяльник маломощный да ладно, лишь бы работало

Паялось это с помощью жидкой канифоли, исходя из этого припой излишне растекался по поверхности. Не думаю, что глубоко под панелью приборов важен эстетический вид пайки!



[Tim]

Все нормально, не слушай никого, молодец!!! Захотел, сделал, работает!!!



[azot168]

а схемку можешь выложить?



[Виталич]

Grifeen, на ШИ модуляции блок сможешь сделать? выход нада Вт на 60.



[Grifeen]

Grifeen, на ШИ модуляции блок сможешь сделать? выход нада Вт на 60.

если есть схема и разводка платы - то могу! Если нет - увы...



[Grifeen]

а схемку можешь выложить?

вот)



[Dvorkyn]

Есть кстати схема аналогичного устройства, только для 220 в. сети. Реализовано на КР1182ПМ1. Очень простая в реализации. Кстати не только плавное включение (типа "блок защиты галогеновых ламп), но и плавное выключение.



[azot168]

вот)

спасибо



[АлександR]

у меня когда сигналку на классику ставили сделали тоже затухание ... в инструкции к сигналке даже схема есть вроде ...



[Grifeen]

у меня когда сигналку на классику ставили сделали тоже затухание ... в инструкции к сигналке даже схема есть вроде ...

схему в студию!



[АлександR]

схему в студию!

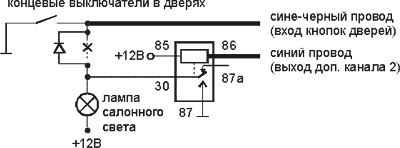

вот с инструкции starline a4/
Сигнализация имеет выход, который может быть использован для подключения к салонному освещению и реализации функции "вежливой подсветки салона" (синий провод). Для этого дополнительный канал 2 должен быть запрограммирован в режим активации при выключении режима охраны (функция 7). Пример схемы подключения показан на рисунке.

PS кажись в моем случае мозги сигналки влияют на погас света а не схема ....



[P L]

вот с инструкции starline a4/
Сигнализация имеет выход, который может быть использован для подключения к салонному освещению и реализации функции "вежливой подсветки салона" (синий провод). Для этого дополнительный канал 2 должен быть запрограммирован в режим активации при выключении режима охраны (функция 7). Пример схемы подключения показан на рисунке.

PS кажись в моем случае мозги сигналки влияют на погас света а не схема ....

В сигналке просто до кучи сделали, что б было как грица, там все это в микроконтроллере программно прописывается, походу на нем остались свободные выходы, вот производители и решили замутить. Если есть программатор, то на микроконтроллере проще будет сделать, с точки зрения регулировок времени затухания и тд, а на этой "аналоговой" схеме все приходится ручками, посредствам сопротивлений подбирать. Взять самый простой pic10, посмотреть в мануале к нему развязку, там кварц и резисторов немного, и нацарапать код и потом подогнать интервалы все, как тебе нужно.



[Grifeen]

вот с инструкции starline a4/
Сигнализация имеет выход, который может быть использован для подключения к салонному освещению и реализации функции "вежливой подсветки салона" (синий провод). Для этого дополнительный канал 2 должен быть запрограммирован в режим активации при выключении режима охраны (функция 7). Пример схемы подключения показан на рисунке.

PS кажись в моем случае мозги сигналки влияют на погас света а не схема ....

у меня второй канал на сигнализации занят открыванием багажника, так что не получится...



[Федор]

Взять самый простой pic10, посмотреть в мануале к нему развязку, там кварц и резисторов немного, и нацарапать код и потом подогнать интервалы все, как тебе нужно.

Умеешь? Или ни разу не пробовал, только по теории?
Для человека, ни разу этого не делавшего, стоимость начала работ (программатор, сгоревшие при неудачных опытах микросхемы и т.п.) может превысить стоимость покупки сигналки с такой функцией.



[Grifeen]

В сигналке просто до кучи сделали, что б было как грица, там все это в микроконтроллере программно прописывается, походу на нем остались свободные выходы, вот производители и решили замутить. Если есть программатор, то на микроконтроллере проще будет сделать, с точки зрения регулировок времени затухания и тд, а на этой "аналоговой" схеме все приходится ручками, посредствам сопротивлений подбирать. Взять самый простой pic10, посмотреть в мануале к нему развязку, там кварц и резисторов немного, и нацарапать код и потом подогнать интервалы все, как тебе нужно.

По времени изготовления вряд ли получится быстрее, если учесть написание кода и т.д., а работать в итоге будет так же!
ИМХО, лишний гемор, проще и быстрее сопротивления подобрать реостатом, тем более, что номиналы уже указаны



[Виталич]

вот, кто сможет повторить? желательно последний вариант, на pic-контроллере.
http://slil.ru/28601540



[P L]

Умеешь? Или ни разу не пробовал, только по теории?

Когда то пробовал, в мануалах к пикам все подробно написан, код не сложным представляется, все упирается в программатор, как я писал выше...



[slime]

Подсветка салона, есть вопрос!

вобщем сижу и думаю как замутить подсветку салона с эфектом затухания, мож делал кто? что для этого нужно? мож конденсаторы какие нибудь умные?

поиск нюхал, чёт не нашёл ничё
