Перепаковка АКБ ноутбуков (замена банок, сброс контроллера)

  • Автор темы Vovanich
  • Дата начала
Vovanich

Vovanich

Участник
Регистрация
27.07.2006
Сообщения
8 225
Реакции
24
Баллы
38
Увлекся этой темой после перепаковки акб от своего ноута(она есть в этом разделе)
Небольшой FAQ можно почитать ЗДЕСЬ
Т.к. нужен был опыт, насобирал несколько умерших акб.
Первой мне попала акб от ASUS A32-N56 от форумчанина(называть не буду, захочет сам отпишется) в декабре 2017.
Думал прочитал акб, казалось вроде бы ничего сложного. Однако не все так просто. Дёмка программы читает батарею, но без пароля прочитать чип и сбросить контроллер не получится. Купил полную версию(ну надо же себя чем то занять ;)).
Итак, разобрал корпус еще декабре. Вот так он выглядит изнутри:
P_20171226_131007.jpg P_20171226_131128.jpg
Банки Samsung 2600 mAh, контроллер на чипе BQ20Z45. 2 банки(из 6) были ещё живые(трудятся сейчас в тонометре)
Контроллер запитал через резистивную сборку от внешнего источника , вот первоначальные данные до сброса(ReadBat):
DesignCapacity: 5200 mAh
FullChargeCapacity: 3393 mAh
CycleCount: 164
Date: 2014.01.26 yyyy.mm.dd
DesignVoltage: 10890 mV
ManufName: AS15ECG3iE
DeviceName: N56--52
SerialNumber: 0588
ChargingCurrent: 0 mA
ChargingVoltage: 0 mV

DeviceChemistry: LAI0
Temperature: 23,8 C
Voltage: 10646 mV
Current: 0 mA
RelativeSOC: 2%
AbsoluteSOC: 1%
RemainingCapacity: 41 mAh
VCELL4: 0000 mV
VCELL3: 3548 mV
VCELL2: 3549 mV
VCELL1: 3549 mV
SpecificationInfo: 0031 Hex
Battery Status:
TCA|TDA|RCA|INIT|DSG|
Читаем Info:
MaxError: 2%
Operation Status:
FAS|SS|LDMD|DSG|RSVD2|QEN|
Safety Status:
PF|
PFStatus:
RSVD14|CIM|PFIN|
Device Type: 0450
Firmware Version: 1.05
Hardware Version: A6
Manufacturer Status:
FET1|PF0|ST3|ST0|
Chemistry ID: 0242
В PFStatus видим флаги, один из них указывающий косвенно на сгоревший предохранитель. Восстанавливаю его.
Так же от внешнего питания читаем чип и делаю сброс/калибровку. Получаем данные:
DesignCapacity: 5200 mAh
FullChargeCapacity: 4913 mAh
CycleCount: 0
Date: 2018.05.04 yyyy.mm.dd
DesignVoltage: 10890 mV
ManufName: AS15ECG3iE
DeviceName: N56--52
SerialNumber: 0588
ChargingCurrent: 2500 mA
ChargingVoltage: 12600 mV
DeviceChemistry: LAI0
Temperature: 24,5 C
Voltage: 10006 mV
Current: 0 mA
RelativeSOC: 0%
AbsoluteSOC: 0%
RemainingCapacity: 0 mAh
VCELL4: 0000 mV
VCELL3: 3335 mV
VCELL2: 3336 mV
VCELL1: 3336 mV
SpecificationInfo: 0031 Hex
Battery Status:
RCA|INIT|DSG|FD|

Читаем Info:
MaxError: 100%
Operation Status:
PRES|LDMD|DSG|RSVD2|
Safety Status: OK
PFStatus: OK
Charging Status:
RSVD10|
FETControl: 0000
Update Status: 0
Qmax Cell0: 5200
Qmax Cell1: 5200
Qmax Cell2: 5200
Qmax Cell3: 5200
Qmax Pack : 5200
Cell0 R_a flag : FF55
Cell1 R_a flag : FF55
Cell2 R_a flag : FF55
Cell3 R_a flag : FF55
Device Type: 0450
Firmware Version: 1.05
Hardware Version: A6
Manufacturer Status:
RSVD10|FET1|ST0|
Chemistry ID: 0100

Из параметра PFStatus флаги ушли и стало ОК. Ключи пока зарыты.
Дальше, надо же попробовать на реальных банках. Выбираю из старых более менее живые, балансирую, соединяю в пакет, подключаю к контроллеру. Встроенным в программу анализатором записываю лог разрядки:
Cell4 impedance: 0 mOhm
Cell3 impedance: 237 mOhm
Cell2 impedance: 219 mOhm
Cell1 impedance: 250 mOhm
Current: 1670 mA

00:00:05
INIT|DSG|
FCC: 4945 mAh
CC: 0
PackVoltage: 10602 mV
Current: -1645 mA
RSoC: 94 %
ASoC: 90 %
RM: 4638 mAh
VCELL4: 0 mV
VCELL3: 3538 mV
VCELL2: 3583 mV
VCELL1: 3484 mV
ChargePassed: 2 mAh

Cell1 reached 3000 mV
Finished
TotalChargePassed: 922 mAh
TotalTime: 35 minutes
Скриншот лога анализатора:
Лог разрядки_скриншот.png
По логам видно что внутреннее сопротивление(impedance) очень большое, у новых должен быть на порядок меньше. И разбег напряжений по секциям тоже большой.
Так что теперь можно делать сборку из новых банок и собирать в корпус. На выходе получим новый акб с родным контроллером.
По мере оживления других контроллеров буду дополнять тему.
Пишите, спрашивайте.

jogr

jogr

Активный участник
Регистрация
21.10.2007
Сообщения
2 149
Реакции
39
Баллы
48
Спрашивал прошлый раз, спрошу еще, порасширеннее ;)
1. Сколько стоит полный вариант программы? Интерес по окупаемости, но чисто академический (сам в теме не разбираюсь)
2. Есть батарейка от асуса ЕЕЕ. Можешь восстановить? Сколько будет стоить?

OP
Vovanich

Vovanich

Участник
Регистрация
27.07.2006
Сообщения
8 225
Реакции
24
Баллы
38
Спрашивал прошлый раз, спрошу еще, порасширеннее ;)
1. Сколько стоит полный вариант программы? Интерес по окупаемости, но чисто академический (сам в теме не разбираюсь)
2. Есть батарейка от асуса ЕЕЕ. Можешь восстановить? Сколько будет стоить?

1. -Стоимость хороших новых банок - легко находится в инете. От 200 до 300 р/шт. В разных акб разное количество банок. В большинстве - 6 банок. В новых буках и липольки плоские встречаются
-работа(разборка/сборка, сварка в пакет, сброс контроллера, прогон 2-4 цикла.) - лучше в личке обсудить. А то будет выглядеть как реклама ;)
Но как правило выходит стоимость нового качественного/оригинального акб. Окупаемость х.з. наверно очень длинная. Как пишут в инете пользователю проще купить новый и неважно что он может сдохнуть( потерять емкость) через пару месяцев, полгода, да еще куплю. ))) по ссылке наверху это упоминалось.
2. Можно попробовать. Еее это по моему нетбук, маленький такой? Он еще хоть немного держит? Лучше в личку.

jogr

jogr

Активный участник
Регистрация
21.10.2007
Сообщения
2 149
Реакции
39
Баллы
48
Я про стоимость банок "вкурсе". Я именно про программу. Ты написал "купил полную версию программы". Я именно об этом )) А насчет асусовой батарейки интересуюсь как раз на случай, если уже купленная сдохнет через месяц-два-три. На всякий случай )) Можно и в личку

OP
Vovanich

Vovanich

Участник
Регистрация
27.07.2006
Сообщения
8 225
Реакции
24
Баллы
38
Я про стоимость банок "вкурсе". Я именно про программу. Ты написал "купил полную версию программы". Я именно об этом )) А насчет асусовой батарейки интересуюсь как раз на случай, если уже купленная сдохнет через месяц-два-три. На всякий случай )) Можно и в личку

Извини не понял, полная версия - 200 бакинских.
Посмотреть и прочитать твой акб бесплатно сделаю, но возможно придется вскрыть её, если она совсем не подает признаков зизни. Всю инфу по ней предоставлю. А дальше уже решишь, что с ней делать.

OP
Vovanich

Vovanich

Участник
Регистрация
27.07.2006
Сообщения
8 225
Реакции
24
Баллы
38
jogr, отписался в личку. Звони, привози.

OP
Vovanich

Vovanich

Участник
Регистрация
27.07.2006
Сообщения
8 225
Реакции
24
Баллы
38
Еще один акб - AS10D51 от Acer. Его паспортные параметры(с этикетки): Емкость4400mAh, 10,8V. Тоже форумчанин отдал. Узнает, захочет, отпишется.

Распиновка разъёма:
|+|X|S|X|D|C|-|-|
На предыдущий акб не добавил распиновку. Кому надо спросят, да и в инете есть, только аккуратнее, может быть зеркально.
Сегодня не вскрывая прочитал его, ReadBat:
DesignCapacity: 4400 mAh
FullChargeCapacity: 220 mAh
CycleCount: 115
Date: 2010.12.08 yyyy.mm.dd
DesignVoltage: 10800 mV
ManufName: Panasonic
DeviceName: AS10D51
SerialNumber: C3FA
ChargingCurrent: 3080 mA
ChargingVoltage: 12600 mV
DeviceChemistry: LION
Temperature: 21.2 C
Voltage: 10364 mV
Current: 0 mA
RelativeSOC: 6%
AbsoluteSOC: 0%
RemainingCapacity: 13 mAh
VCELL4: 0000 mV
VCELL3: 3420 mV
VCELL2: 3463 mV
VCELL1: 3481 mV
SpecificationInfo: 0031 Hex
Battery Status:
RCA|INIT|DSG|
Потом решил, хоть чуток может возьмёт зарядки, и от ИП поставил на полчасика. Ниже результаты:
DesignCapacity: 4400 mAh
FullChargeCapacity: 220 mAh
CycleCount: 115
Date: 2010.12.08 yyyy.mm.dd
DesignVoltage: 10800 mV
ManufName: Panasonic
DeviceName: AS10D51
SerialNumber: C3FA
ChargingCurrent: 3080 mA
ChargingVoltage: 12600 mV
DeviceChemistry: LION
Temperature: 25.2 C
Voltage: 11522 mV
Current: 1152 mA
RelativeSOC: 99%
AbsoluteSOC: 5%
RemainingCapacity: 217 mAh
VCELL4: 0000 mV
VCELL3: 3822 mV
VCELL2: 3863 mV
VCELL1: 3837 mV
SpecificationInfo: 0031 Hex
Battery Status:
RCA|INIT|
Сколько его не заряжай, нижний выделенный параметр не будет больше выделенного верхнего. Устал он, хоть и циклов немного.
Так выглядит вскрытый.
С моей точки зрения такое расположение банок не продуктивное. 3 полосы припаяны на плату и только "минус" - проводом, причем красным!!! Зарисовал раскладку и подключение.
Ну и самое интересное, какой чип на контроллере:
MAX1786A
В списке доступных для сброса/обнуления его нет, но люди пишут, что программа справляется с ним.
Пойду отключу банки и попробую. Результаты позже.
Да, кстати, когда ковырял этот, зашел сотрудник, говорит как у меня. Он мне приносил свой на диагностику/"почитать".
Вот для сравнения данные с похожего акб от Acera:
DesignCapacity: 4400 mAh
FullChargeCapacity: 844 mAh
CycleCount: 139
Date: 2013.03.14 y.m.d
DesignVoltage: 10800 mV
ManufactureName: SANYO
DeviceName: AS10D31
SerialNumber: 30824
ChargingCurrent: 0 mA
ChargingVoltage: 0 mV
DeviceChemistry: LION
Temperature: 24.6 C
Voltage: 12177 mV
Current: 0 mA
RelativeSOC: 98%
AbsoluteSOC: 19%
RemainingCapacity: 828 mAh
VCELL4: 0000 mV
VCELL3: 4059 mV
VCELL2: 4061 mV
VCELL1: 4057 mV
Говорит, полчаса держит.

OP
Vovanich

Vovanich

Участник
Регистрация
27.07.2006
Сообщения
8 225
Реакции
24
Баллы
38
MAX1786A
В списке доступных для сброса/обнуления его нет, но люди пишут, что программа справляется с ним.
Пойду отключу банки и попробую. Результаты позже.
Как оказалось, человек изначально не смог прочитать АКБ (ReadBat),у меня получилось(данные выше), а вот прочитать/сбросить этот чип не получилось, как и у меня ((((.
Так что откладываю контроллер с таким чипом до лучших времен.
Но у меня есть акб(SAMSUNG-_SSB-X10LS6 11.1V-4400mAh) с чипом MAX1780 и внешней памятью(EEPROM)- M95640, есть и данные по акб, но займусь ей позже, там надо сливать дамп и править ручками.

OP
Vovanich

Vovanich

Участник
Регистрация
27.07.2006
Сообщения
8 225
Реакции
24
Баллы
38
Следующий АКБ ASUS A41N1308 14.4V-37Wh, 4 баночный(4S1P).(от форумчанина)
Распиновка:

|+|+| | | C | D |SP|-|-|

Высаженый был до 7,8 V. Контроллер заблокировался и не давал читать батарею. Зарядку через разъем не хотел брать, ключи закрыты. Отпаивать банки не стал, решил поэкспериментировать. поставил на зарядку всю сборку от ИП. Заодно узнал какой чип на контроллере - BQ30Z55
Данные акб:
DesignCapacity: 2600 mAh
FullChargeCapacity: 2019 mAh
CycleCount: 103
Date: 2013.11.11 yyyy.mm.dd
DesignVoltage: 14400 mV
ManufName: AS19HQC3iC
DeviceName: X551-26
SerialNumber: 2F54
ChargingCurrent: 0 mA
ChargingVoltage: 0 mV
DeviceChemistry: LGL0
Temperature: 39,4 C
Voltage: 16185 mV
Current: 0 mA
RelativeSOC: 96%
AbsoluteSOC: 74%
RemainingCapacity: 1921 mAh
VCELL4: 4148 mV
VCELL3: 4104 mV
VCELL2: 4029 mV
VCELL1: 3905 mV
SpecificationInfo: 0031 Hex
Battery Status:
TCA|TDA|INIT|DSG|

В принципе по емкости батарейке еще работать и работать, только разбег напряжений по банкам грустный.
Сбрасывать и обнулять счетчик не стал, программно открываю ключи, появилось напряжение на разъеме и стал принимать зарядку через разъем.
Читаю батарею в зарядке:
DesignCapacity: 2600 mAh
FullChargeCapacity: 2020 mAh
CycleCount: 103
Date: 2013.11.11 yyyy.mm.dd
DesignVoltage: 14400 mV
ManufName: AS19HQC3iC
DeviceName: X551-26
SerialNumber: 2F54
ChargingCurrent: 1300 mA
ChargingVoltage: 16800 mV
DeviceChemistry: LGL0
Temperature: 28 C
Voltage: 16305 mV
Current: 499 mA
RelativeSOC: 96%
AbsoluteSOC: 75%
RemainingCapacity: 1928 mAh
VCELL4: 4187 mV
VCELL3: 4144 mV
VCELL2: 4059 mV
VCELL1: 3923 mV
SpecificationInfo: 0031 Hex
Battery Status:
INIT|
В планах выровнять напряжения на банках и прогнать на анализаторе.

X-tream

X-tream

Administrator
Регистрация
11.05.2008
Сообщения
21 148
Реакции
106
Баллы
63
Следующий АКБ ASUS A41N1308 14.4V-37Wh, 4 баночный(4S1P).(от форумчанина)
Распиновка:

|+|+| | | C | D |SP|-|-|

Посмотреть вложение 472337
Высаженый был до 7,8 V. Контроллер заблокировался и не давал читать батарею. Зарядку через разъем не хотел брать, ключи закрыты. Отпаивать банки не стал, решил поэкспериментировать. поставил на зарядку всю сборку от ИП. Заодно узнал какой чип на контроллере - BQ30Z55
Посмотреть вложение 472339
Данные акб:


В принципе по емкости батарейке еще работать и работать, только разбег напряжений по банкам грустный.
Сбрасывать и обнулять счетчик не стал, программно открываю ключи, появилось напряжение на разъеме и стал принимать зарядку через разъем.
Читаю батарею в зарядке:

В планах выровнять напряжения на банках и прогнать на анализаторе.

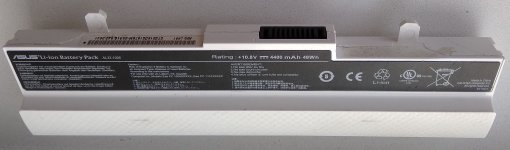

это асуса нетбука есть..умершая возможно с таким же диагнозом. можно оживить?

OP
Vovanich

Vovanich

Участник
Регистрация
27.07.2006
Сообщения
8 225
Реакции
24
Баллы
38
это асуса нетбука есть..умершая возможно с таким же диагнозом. можно оживить?

Можно попробовать. Вези.
Ты хочешь оживить и дальше пользоваться? Хотя к чему лишние вопросы, почитаем нутрянку, видно будет на что она сгодится.
Отписался в личку.

OP
Vovanich

Vovanich

Участник
Регистрация
27.07.2006
Сообщения
8 225
Реакции
24
Баллы
38
В планах выровнять напряжения на банках и прогнать на анализаторе.
Выровнял, зарядил от ИП через разъём, в процессе зарядки читал и сохранял ReadBat. Сейчас стоит на разрядке с анализатором встроенным в прогу, так сказать пишет лог(будет позже).

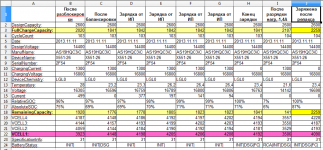

Свел все данные зарядки в табличку чтобы не загромождать пост текстом:
Статистика заряда.png
Выделил строки на которые стоит обратить внимание, особенно на FullChargeCapacity: в конце зарядки он пересчитал оставшуюся емкость, так что чудес не бывает.
Батарейка стоит на разрядке уже больше часа, и по графику видно, что VCELL1: заметно хуже выглядит на фоне остальных ))))

OP
Vovanich

Vovanich

Участник
Регистрация
27.07.2006
Сообщения
8 225
Реакции
24
Баллы
38
Разрядилась. Теперь у неё релакс. )))
Разряжал током 1,4А,(2 лампочки от стоп-сигнала-20W последовательно)
В программе задаётся нижний порог напряжения на ячейке - поставил 3100 mV
Анализатор конец разрядки_урезано.png почти тоже самое, но это скрин файла-лога(*.tee) Скриншот лога анализатора.png

И немножко текстового лога из левого окна(начало разрядки, конечные данные видно на скрине):
Cell4 impedance: 92 mOhm
Cell3 impedance: 94 mOhm
Cell2 impedance: 104 mOhm
Cell1 impedance: 121 mOhm
Current: 1444 mA

00:00:05
INIT|DSG|FC|
FCC: 1839 mAh
CC: 103
PackVoltage: 16082 mV
Current: -1426 mA
RSoC: 100 %
ASoC: 71 %
RM: 1839 mAh
VCELL4: 4043 mV
VCELL3: 4038 mV
VCELL2: 4011 mV
VCELL1: 3993 mV
ChargePassed: 2 mAh
........

OP
Vovanich

Vovanich

Участник
Регистрация
27.07.2006
Сообщения
8 225
Реакции
24
Баллы
38
ASUS-A41N1308_(BQ30Z55) - реанимирована

Итак, батарейка ASUS-A41N1308 на чипе BQ30Z55 реанимирована, вопрос - надолго ли.
Процесс конечно длительный был, но было интересно как поведет себя контроллер при таких манипуляциях(выравнивание без отключения контроллера), когда минуя его "защитные владения" напряжение на банках вдруг начало подниматься. )))
После такой "глубокой" разрядки под анализатором пересчиталось и остаточная емкость в сторону увеличения. )))
DesignCapacity: 2600 mAh
FullChargeCapacity: 2259 mAh
CycleCount: 104
Date: 2013.11.11 yyyy.mm.dd
DesignVoltage: 14400 mV
ManufName: AS19HQC3iC
DeviceName: X551-26
SerialNumber: 2F54
ChargingCurrent: 0 mA
ChargingVoltage: 16800 mV
DeviceChemistry: LGL0
Temperature: 23,4 C
Voltage: 16698 mV
Current: 0 mA
RelativeSOC: 100%
AbsoluteSOC: 87%
RemainingCapacity: 2259 mAh
VCELL4: 4228 mV
VCELL3: 4187 mV
VCELL2: 4193 mV
VCELL1: 4090 mV
SpecificationInfo: 0031 Hex
Battery Status:
INIT|DSG|FC|
Всю "малину" портит 1-я ячейка.
И в завершение скриншот обновленного файла статистки.
Статистика заряда_1.png
Будут вопросы, спрашивайте.

OP
Vovanich

Vovanich

Участник
Регистрация
27.07.2006
Сообщения
8 225
Реакции
24
Баллы
38
Есть батарейка от асуса ЕЕЕ. Можешь восстановить?
Случайно не такая - A32-1015 10.95V-5200mAh_56Wh ?
Реанимирую сейчас такую. Досталась не подающая признаков жизни. Не читалась. Оживил.
Подуставшая конечно, но банки шикарные(качественные) разброс напряжений минимальный, и как ни странно для такого возраста внутреннее сопротивление(impedance) небольшое 93-97 mOhm.
Зарядил, теперь стоит на разрядке с анализатором с записью лога.

jogr

jogr

Активный участник
Регистрация
21.10.2007
Сообщения
2 149
Реакции
39
Баллы
48
Вот такая ))
IMG_20180513_194352.jpg IMG_20180513_194539.jpg IMG_20180513_194624.jpg IMG_20180513_194635.jpg IMG_20180513_194712.jpg

OP
Vovanich

Vovanich

Участник
Регистрация
27.07.2006
Сообщения
8 225
Реакции
24
Баллы
38

)))) точно такая же только емкость меньше и корпус у тебя светлый.
Вообще не подаёт признаков жизни?
А ты любопытный!!! Молодец, вскрыл довольно аккуратно, у меня черный корпус пипец как склеен был.
Чип какой? Есть его фотка крупным планом или так может разглядишь и напишешь? ))
Минут через несколько будет инфа по моему реанимированому.

OP
Vovanich

Vovanich

Участник
Регистрация
27.07.2006
Сообщения
8 225
Реакции
24
Баллы
38
Итак ещё одна батарея ASUS A32-1015 10.95V-5200mAh_56Wh
Обратите внимание на вольтаж который на этикетке, и сравните его с данными в ReadBat параметр-DesignVoltage:.
Еще одно важное замечание по распиновке.
В сети гуляет вот такая картинка распиновки для ASUS:
Посмотреть вложение asus_battery_9pin_распиновка из инета не соответсвует реаль
Она не подходит для данной акб!!!!
Реальная вот такая(инфа с платы контроллера):
____________TOP_____________
| - | - | B-in | D | C | EN | NC | + | + |

И то что "SYS коротим на минус получаем напругу" у меня не сработало, но сработало по другому и вовсе не SYS ;)
jogr, какой контакт коротил?

Итак фото:

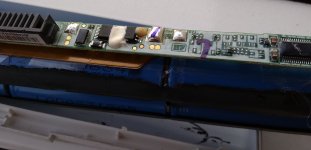

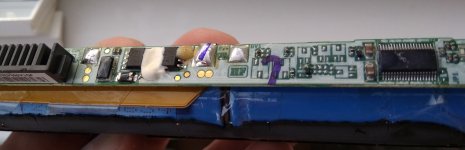

P_20180510_074519.jpg P_20180510_092112.jpg
Чип MAX1789, к сожалению обнулить его пока не получится, прога поддерживает только 2 чипа этого производителя, этот не входит в их число.
Определенными манипуляциями(физически) разолчил контроллер, и прочитал ReadBat:
DesignCapacity: 5200 mAh
FullChargeCapacity: 3792 mAh
CycleCount: 292
Date: 2010.10.13 yyyy.mm.dd
DesignVoltage: 11100 mV
ManufName: AS1AACI3IE
DeviceName: 1015P52
SerialNumber: 01B1
ChargingCurrent: 3640 mA
ChargingVoltage: 12600 mV
DeviceChemistry: LAS0
Temperature: 22,8 C
Voltage: 11290 mV
Current: 0 mA
RelativeSOC: 45%
AbsoluteSOC: 33%
RemainingCapacity: 1716 mAh
VCELL4: 0000 mV
VCELL3: 3762 mV
VCELL2: 3765 mV
VCELL1: 3763 mV

SpecificationInfo: 0031 Hex
Battery Status:
INIT|DSG|
Появилось напряжение на выходе. Пытаюсь зарядить, не хочет принимать )))). Опять физически открываю ключ зарядки. Заряжаю, оставил на ночь, утром прочитал:
DesignCapacity: 5200 mAh
FullChargeCapacity: 3792 mAh
CycleCount: 292
Date: 2010.10.13 yyyy.mm.dd
DesignVoltage: 11100 mV
ManufName: AS1AACI3IE
DeviceName: 1015P52
SerialNumber: 01B1
ChargingCurrent: 3640 mA
ChargingVoltage: 12600 mV
DeviceChemistry: LAS0
Temperature: 20,7 C
Voltage: 12368 mV
Current: -8 mA
RelativeSOC: 100%
AbsoluteSOC: 73%
RemainingCapacity: 3791 mAh
VCELL4: 0000 mV
VCELL3: 4120 mV
VCELL2: 4118 mV
VCELL1: 4130 mV
SpecificationInfo: 0031 Hex
Battery Status:
INIT|DSG|FC|
Ставлю на разрядку с анализатором(1 лампочка 12V-1,75А):
Небольшой лог разрядки:
Cell4 impedance: 0 mOhm
Cell3 impedance: 94 mOhm
Cell2 impedance: 93 mOhm
Cell1 impedance: 97 mOhm
Current: 1750 mA

00:00:05
INIT|DSG|FC|
FCC: 3792 mAh
CC: 292
PackVoltage: 11828 mV
Current: -1736 mA
RSoC: 100 %
ASoC: 73 %
RM: 3785 mAh
VCELL4: 0 mV
VCELL3: 3941 mV
VCELL2: 3942 mV
VCELL1: 3948 mV
ChargePassed: 2 mAh

00:07:10
INIT|DSG|
FCC: 3792 mAh
CC: 292
PackVoltage: 11450 mV
Current: -1696 mA
RSoC: 94 %
ASoC: 69 %
RM: 3583 mAh
VCELL4: 0 mV
VCELL3: 3816 mV
VCELL2: 3817 mV
VCELL1: 3818 mV
ChargePassed: 204 mAh

01:21:30
RCA|RTA|INIT|DSG|FD|
FCC: 3536 mAh
CC: 292
PackVoltage: 10282 mV
Current: -1600 mA
RSoC: 7 %
ASoC: 5 %
RM: 247 mAh
VCELL4: 0 mV
VCELL3: 3433 mV
VCELL2: 3444 mV
VCELL1: 3406 mV
ChargePassed: 2239 mAh

01:40:05
RCA|RTA|INIT|DSG|FD|
FCC: 3280 mAh
CC: 292
PackVoltage: 9994 mV
Current: -1576 mA
RSoC: 3 %
ASoC: 2 %
RM: 95 mAh
VCELL4: 0 mV
VCELL3: 3343 mV
VCELL2: 3358 mV
VCELL1: 3293 mV
ChargePassed: 2731 mAh

01:41:50
TDA|RCA|RTA|INIT|DSG|FD|
FCC: 3280 mAh
CC: 292
PackVoltage: 9956 mV
Current: -1574 mA
RSoC: 1 %
ASoC: 1 %
RM: 49 mAh
VCELL4: 0 mV
VCELL3: 3331 mV
VCELL2: 3348 mV
VCELL1: 3277 mV
ChargePassed: 2777 mAh

Cell1 reached 3000 mV
Finished
TotalChargePassed: 3223 mAh
TotalTime: 119 minutes

На отрезке в 1:21 мин. появились флаги по емкости и по температуре, на графике будет видно как черная линия(FCC) делает ступеньку. Скорее всего комп просигнализирует раньше этого времени. Но т.к. батарее не с кем общаться по шине, ключи на разрядку остались открытыми и дал высадить до 3V.
Скришот анализатора:
Скришот анализатора ASUS A32-1015.png
Чуть позже будут данные после зарядки.

Верх Низ
