Перепаковка АКБ ноутбуков (замена банок, сброс контроллера)

[Shura1971]

отвалился разьем

Так и проверяй разьем - контакты - дорожки могут порваться...
Продублируй дорожки от разьема



[Fedor33]

разьем проверил.прозвонил тестером на непропайку и замыкания между собой контактов.проблема осталась.( камера не определяет оставшееся время работы аккумулятора)...на разьеме 4 контакта,р+,р- ,T и D вроде ( не особо разобрать).T - температура а D отвечают за инфу об аккумуляторе ,измеряя сопротивление.так? в чем еще может быть причина? (аккумулятор в камере заряжается).может быть что bms надо обнулить,так как на контакт поступают неверные данные или их отсутствие? в электрике только начал разбираться,могу ошибаться. на плате есть выводы G,B,T,R,F



[Fedor33]

соединил по совету чата GPT ( нейронка) вывод R и G кратковременно и подсоединил к камере.проблема ушла.камера стала определять уровень заряда.может кому поможет



[Vovanich]

при переделке второго аккумулятора от canon на 18650 отвалился разьем (вполне мог замкнуть выходы при отваливании) самого аккумулятора ( 4 выхода). после впаял разьем аккумулятора запустил bms,замыкая g и f и вставляя в камеру на зарядку.камера запускается от аккумулятора,но выдает сообщение-невозможно продолжить обмен данными с этим аккумулятором.

У этого акб другая плата. И почему выбрали эти G и F ?

соединил по совету чата GPT ( нейронка) вывод R и G кратковременно и подсоединил к камере.проблема ушла.камера стала определять уровень заряда.может кому поможет

R - Reset
G - GND
Что и делали в первом акб ))))



[Fedor33]

честно говоря еще у одного бедолаги была подобная проблема с похожей платой.поэтому и замкнул G и F.плата то запустилась и аккум определился,только вот китайцы разьем плохо запаяли и при вытаскивании аккума он отвалился.я по этим платам распиновку выводов по сбросу контроллера не нашел .да и знаний пока маловато.хорошо есть этот прекрасный форум где помогут отзывчивые люди советом!!!!!



[Fedor33]

приветствую знатоков форума.нужен совет по поводу платы bms.работает не корректно.а именно в в первом аккумуляторе использовал две банки 18650,зарядил до 4,2 и вставил в аккумулятор,замкнул кратковременно R и GND платы,аккум установил в камеру.камера определила время работы аккума..казалось бы все нормально.но спустя 15 мин пользования камерой подключил зарядку.заряд пошел и спустя несколько минут индикатор зарядки на камере быстро замигал и после выскочило сообщение- обмен данными с аккумулятором невозможен,продолжить работу....зарядка аккум перестала заряжать,хотя как выяснилось напряжение было 8 вольт.
на втором аккуме ситуация похожая,только банки были заряжены до 3,9 вольт.зарядка пошла какое то время.потом индикатор камерв замигал быстро.это говорит об ошибке .так как при завершении зарядки индикатор камеры просто горит.зарядка аккумов шла через камеру. а не через портативную зарядку для подобных аккумуляторов для видекамер. у каждой фирмы камер свой форм фактор аккума.так вопрос как заставить платы bms работать правильно. gnd+ r видимо запускает bms.а данные о предыдущих аккумах хранятся в памяти. или не заморачиваться,убрать плату bms и подпаяться к разьему аккума( 4 выхода) p- и p+ .использовать 18650 с защитой от перезаряда и переразряда.камера не увидит емкость аккума,но работать должно. или вместо и даже лучше состряпать аккумм используя повербанк с хорошей емкостью.только у него напряжение 5v а надо 8,4.т.е нужна повышающая плата с разьемом tipe c. и подпаять это дело на разьем старого аккума. есть ли вообще такие повышающие платы?
изначально хотел сделать сьемные банки 18650.удобно менять и дешевле оригинальных canon аккумов .но был не в курсе такого гемора с контроллером и что вынимать их будет нельзя



[Vovanich]

Не долго пришлось радоваться )))
Это говорит о том, что это "умный" акб. О чем я выше говорил, что чип

M37512(бешка его поддерживает), мало шансов что пересчитает после цикла, но попробовать стоит.
Посмотреть вложение 525249

gnd+ r видимо запускает bms.а данные о предыдущих аккумах хранятся в памяти.

не запускает, а перезагружает микропрограмму в чипе. В камере не хранятся данные об акб.
В чипе M37512 сохраняются данные работы износа. Ему надо сделать ресет, обнулить старые данные, и прописать новую емкость.

но спустя 15 мин пользования камерой подключил зарядку.заряд пошел и спустя несколько минут индикатор зарядки на камере быстро замигал и после выскочило сообщение- обмен данными с аккумулятором невозможен,продолжить работу....зарядка аккум перестала заряжать,хотя как выяснилось напряжение было 8 вольт.

на втором аккуме ситуация похожая,только банки были заряжены до 3,9 вольт.зарядка пошла какое то время.потом индикатор камерв замигал быстро.это говорит об ошибке .так как при завершении зарядки индикатор камеры просто горит.зарядка аккумов шла через камеру. а не через портативную зарядку для подобных аккумуляторов для видекамер.

А если не через камеру а через портативную зарядку? Подозреваю, что поведение будет одинаковое.



[Vovanich]

или не заморачиваться,убрать плату bms и подпаяться к разьему аккума( 4 выхода) p- и p+ .использовать 18650 с защитой от перезаряда и переразряда.камера не увидит емкость аккума,но работать должно. или вместо и даже лучше состряпать аккумм используя повербанк с хорошей емкостью.только у него напряжение 5v а надо 8,4.т.е нужна повышающая плата с разьемом tipe c. и подпаять это дело на разьем старого аккума. есть ли вообще такие повышающие платы?

Видел на вашей фотке, что когда не было обмена с акб, было меню, продолжить работу с этим акб.
Если будет работать без обмена по шине, и не надо никаких повышаек. Есть же BMS-2S с разъемами micro-usb и с Type-C для их зарядки



[Fedor33]

благодарю за информацию.. а всех ли сейчас bms при отсоединении банок контролер блокируется?
так то для зарядки 18650 использую сетевую litokala,а для мест где нет сети портативную.получается мне нужны аккумы 18650 с защитой от переразряда чтоб камера их не посадила в 0 или плата с защитой от переразряда. или от повербанка запитаться с повышайкой через гнездо для сетевой зарядки камеры. или можно запитаться через разьем для акб камеры.думаю разницы особой же нет?



[Fedor33]

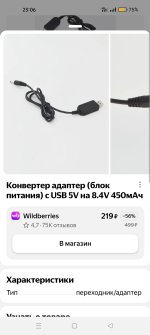

типа такого адаптера под повербанк. только разьем толстоват и сила тока 1,5 ампера надо а не 450 мач



[Vovanich]

всех ли сейчас bms при отсоединении банок контролер блокируется?

Если правильно отключать, подключать банки, контроллер засыпает и вывод из спячки + на +.
Смотри, что есть на AliExpress! Зарядное устройство TZT DDTCCRUB для литиевых аккумуляторов 18650 за 43 ₽ - уже со скидкой -10%

Загрузка...

sl.aliexpress.ru

Обычные бмс-ки не блокируются и не засыпают.



[Fedor33]

благодарю



[Vovanich]

благодарю

Смотри, что есть на AliExpress! Зарядное устройство TZT DDTCCRUB для литиевых аккумуляторов 18650 за 43 ₽ - уже со скидкой -10%
https://sl.aliexpress.ru/p?key=dqo0GXW

У этой что выше по ссылке нет балансировки.
вот это можно попробовать https://www.ozon.ru/product/modul-z...p2D3cGXpLkq&keywords=bms+2s+плата&tab=reviews
Но это только зарядка, не видно мосфетов/ключей.
Вот эта получше будет https://www.ozon.ru/product/zashchi...5qi9ZPlV7iMlzXRysxV0QvA&keywords=bms+2s+плата



[Fedor33]

У этой что выше по ссылке нет балансировки.
вот это можно попробовать https://www.ozon.ru/product/modul-z...p2D3cGXpLkq&keywords=bms+2s+плата&tab=reviews
Но это только зарядка, не видно мосфетов/ключей.
Вот эта получше будет https://www.ozon.ru/product/zashchi...5qi9ZPlV7iMlzXRysxV0QvA&keywords=bms+2s+плата

да эта получше будет.



[Fedor33]

приветствую форумчан.подскажите плату bms с type c для паралельного соединения 5 шт 18650. с выходом на потребителя 4,2 v



[Vovanich]

bms с type c для паралельного соединения 5 шт 18650

Ищите плату для пауэрбанка, их полно



[Vovanich]

Кому надо починить акб от MacBook, обращайтесь.

Расширяются возможности )))

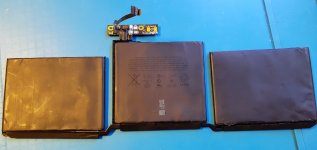

В начале года для человека помог запустить акб A1713 (MacBook Pro A1708). Чип у всех их акб одинаковый bq20z451, но вот версии прошивок разные. В этом была FW-9.01 HW-A6.
Не опознавался ноутом, естественно и не заряжался.

Начальный отчет:

А аккумулятор то рабочий, не залоченный. Все равно делаю Reset до значения FCC, чтобы износ был меньше )))
Так стало:

Проверяю прием зарядки:

Работает, принимает заряд. Видно по строке Current: 879 mA. Отдаю, пробует, не работает (((



На месте разбираемся и выясняется, что виноват шлейф.


Заказывает новый, проверяет, заработал аккумулятор.





И не ругается ни на изменённую емкость, ни на дату и тем более на циклы.



[Vovanich]

Так же лежали 2 шт Apple A1496 (7.6V_7150mAh) от MacBook Air-13 (A1405, A1369, A1466)
Решил перепаковать один из них, сделать так сказать новым, поставив новые банки/ячейки. Да как оказалось проблема найти нужные банки. В городе(да и в Мск) ни чего похожего нет. И все таки нашел неплохой магазин на Али с очень большим ассортиментом Li-Pol банок, подобрал, заказал, шли месяц. А куда деваться )))


Выше на фото уже с новыми банками .
Чип такой же bq20z451 и версия прошивки уже другая FW-5.11 HW-A6. Акб не был залочен, просто отработал свое и не держал долго. Что можно судить по циклам CycleCount: 710, не сказать что большая, вот у второго -1183, поработал хорошо.
Так было:


Бешка не взяла эту прошивку, но у нас было чем )))

Делаем ресет:


Емкость заведомо делаю меньше, т.к. непонятная реальная емкость новых купленных(заявлено - 3500mAh).
Прогоняю на анализаторе:


Банки по подсчетам отдают больше заявленных, и опять прошиваю на оригинальную емкость 7150mAh.
Опять прогон, обучающий цикл и получаем новый оригинальный акб )))



Выставил на продажу. Кому надо обращайтесь, форумчанам скидка.



[Fedor33]

Ищите плату для пауэрбанка, их полно

благодарю
