Перепаковка АКБ ноутбуков (замена банок, сброс контроллера)

  • Автор темы Vovanich
  • Дата начала
OP
Vovanich

Vovanich

Активный участник
Регистрация
27.07.2006
Сообщения
9 826
Реакции
611
Баллы
113

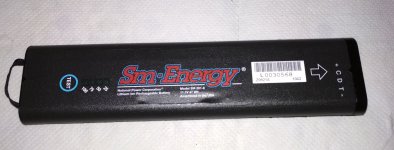

Принесли интересную неподающую признаков жизни батарейку SM201-6 от рефлектометра Anritsu.
Известно только, что банки там стоят такие же как в бучных, ну и по параметрам на этикетке была надежда что контроллер похожий.
Вскрываю:
IMG_20181119_205211.jpg IMG_20181119_211901.jpg
Чип оказался BQ2060 с внешней епромкой 25LC040. Как в моём ноуте ))) что обнадёживает.
Отпаиваю контроллер, подключаю питание от внешки, читаю:
1.ReadBat_SM201-6_BQ2060_до сброса.png
Смущают некоторые бредовые параметры. Т.к. в новой версии программы появилась возможность читать/обнулять такие контроллеры не выпаивая память, прочиталась без проблем:
Сохраняю дамп, потом обнуляю,
3.ReadBat_SM201-6_BQ2060_Reset-OK 2400mAh.png
но под меньшую емкость, т.к. буду на пробу ставить б/у но наполовину живые банки. Для проверки работоспособности в устройстве. Но не дают покоя два параметра:
ChargingCurrent: 0 mA
ChargingVoltage: 65535 mV

Свариваю временную сборку, собираю, договариваюсь о проверке. Проверка прошла успешно. Работает как от батареи так и заряжает её, но очень медленно(владелец устройства говорит, что и до этого очень медленно заряжалась).
Отключаю. И решаю отпаять епромку и слить дамп программатором. Т.к. сохранённый в B2W очень маленький(не соответствует объёму микрухи). Программатор в режиме auto определил её как 24С01, слил также как С02 и выше, сравнил, там идет повторение первой части.
Правлю смущавшие меня параметры зарядного тока и напряжения, и обнуляю т.к. сказать под новую ёмкость.
Можно теперь сваривать сборку из новых банок, вот так выглядит перед укладкой в корпус.
И данные после сборки:
!4.ReadBat_SM201-6_Reset-OK_5200mAh_после сборки.png

S

sergo351

Новичок
Регистрация
03.12.2018
Сообщения
1
Реакции
0
Баллы
0
приветствую , каким софтом пользуетесь , снять пароль с BQ30Z554 есть возможность ?[h=2][/h]

OP
Vovanich

Vovanich

Активный участник
Регистрация
27.07.2006
Сообщения
9 826
Реакции
611
Баллы
113
приветствую , каким софтом пользуетесь , снять пароль с BQ30Z554 есть возможность ?[h=2][/h]

Заявлено, что дофига паролей знает, и менят на стандартный )))
Пока не попробуешь, не узнаешь. ))))
В личку отписал куда везти.

OP
Vovanich

Vovanich

Активный участник
Регистрация
27.07.2006
Сообщения
9 826
Реакции
611
Баллы
113
Принесли батарейку Acer AS10D31 10.8V 4400mAh. Ёщё живая, но мало держит.Хозяин говорит, что заказывал с китая аналог, проработала пару месяцев, ну и решил починить родную.
Прочитал данные:
1.ReadBat_SANYO AS10D31 26DC_до сброса.png
Банки устали конечно, но износ равномерный, идут так сказать "ноздря в ноздрю" - качественные.
Чип - bq8055- прошивка Sanyo.
В списке поддерживаемых есть, но бывают исключения, когда "прошивка не известна программе", о чем был предупреждён хозяин батарейки.
Отключаю от сборки, читаю чип и сохраняю оригинальный дамп:
2.ReadChip_SANYO AS10D31 26DC_от ИП_ORIG.png
Ресет на новую емкость и сохраняю изменённый дамп:
2.WritheChip_SANYO AS10D31 26DC_Reset-Ok_6200mAh.png
И результат прошивки/ресета:
3.ReadBat_SANYO AS10D31 26DC_Reset-Ok-6200mAh.png
Свариваю сборку из NCR18650B(3100-3400mAh), перед укладкой выглядит как то так:
Очень неудобная раскладка банок в плане повторения.
Подключил, осталось сделать пару циклов заряд/разряд.

Dron_

Dron_

Активный участник
Регистрация
15.10.2009
Сообщения
5 352
Реакции
27
Баллы
48
здравствуйте, если не секрет какой программатор используете что бы к чипу подключиться?
в сети очень мало инфы. все про софт и еще раз про него..

OP
Vovanich

Vovanich

Активный участник
Регистрация
27.07.2006
Сообщения
9 826
Реакции
611
Баллы
113
здравствуйте, если не секрет какой программатор используете что бы к чипу подключиться?
в сети очень мало инфы. все про софт и еще раз про него..
Это скорее не программатор, а адаптер для общения по шине SMBus.
Подключиться и прочитать можно и простешим I2C-Philips через LPT-порт.
Я изредка и его использую, но в основном CP2112 и EV2300

Dron_

Dron_

Активный участник
Регистрация
15.10.2009
Сообщения
5 352
Реакции
27
Баллы
48
Это скорее не программатор, а адаптер для общения по шине SMBus.
Подключиться и прочитать можно и простешим I2C-Philips через LPT-порт.
Я изредка и его использую, но в основном CP2112 и EV2300
EV2300 - дорогое удовольствие.. али 8 к. руб.
а вот CP2112 и еще благодаря поискам этого адаптера нашел EZ-USB FX2LP
спасибо, закажу, придет попробую разблокировать bq20z955. залочился из-за кз b+ на плате. (покупал недавно, жалко)

OP
Vovanich

Vovanich

Активный участник
Регистрация
27.07.2006
Сообщения
9 826
Реакции
611
Баллы
113
Не все так просто )))) прочитать это одно, но изменить нужные данные с наскока не получится.
EV2300 - дорогое удовольствие.. али 8 к. руб.
а вот CP2112 и еще благодаря поискам этого адаптера нашел EZ-USB FX2LP
спасибо, закажу, придет попробую разблокировать bq20z955. залочился из-за кз b+ на плате. (покупал недавно, жалко)
Предохранитель проверял?
Ты собираешься с USB FX2LP и анализатором снифить обмен по шине?
Я может и расстрою тебя, не зная пароль к чипу, ничего не получиться. Хотя если тебе интересно, пробуй

Dron_

Dron_

Активный участник
Регистрация
15.10.2009
Сообщения
5 352
Реакции
27
Баллы
48
Не все так просто )))) прочитать это одно, но изменить нужные данные с наскока не получится.Предохранитель проверял?Ты собираешься с USB FX2LP и анализатором снифить обмен по шине?Я может и расстрою тебя, не зная пароль к чипу, ничего не получиться. Хотя если тебе интересно, пробуй
пред целый, первым делом на него и надеялся.
немного не в теме таким терминами.
да попробовать хочу. мож че получится :) но это 99 проц что нет :)

OP
Vovanich

Vovanich

Активный участник
Регистрация
27.07.2006
Сообщения
9 826
Реакции
611
Баллы
113
Если что, привози. Тем более за чтение денег не беру. ;)

Dron_

Dron_

Активный участник
Регистрация
15.10.2009
Сообщения
5 352
Реакции
27
Баллы
48
OP
Vovanich

Vovanich

Активный участник
Регистрация
27.07.2006
Сообщения
9 826
Реакции
611
Баллы
113
хорошо. на крайняк куплю б.у. перекину банки. не отключая старых. что б не залочился.
В этой батарейке банки хорошие? Напряжения по секциям какое? Можешь фотку аккумулятора скинуть, может у себя найду такой контроллер, в личку или ватцап.
Отключай правильно и все будет хорошо )))

OP
Vovanich

Vovanich

Активный участник
Регистрация
27.07.2006
Сообщения
9 826
Реакции
611
Баллы
113
хорошо. на крайняк куплю б.у. перекину банки. не отключая старых. что б не залочился.
В этой батарейке банки хорошие? Напряжения по секциям какое? Можешь фотку аккумулятора скинуть, может у себя найду такой контроллер, в личку или ватцап.
Отключай правильно и все будет хорошо )))

Dron_

Dron_

Активный участник
Регистрация
15.10.2009
Сообщения
5 352
Реакции
27
Баллы
48
В этой батарейке банки хорошие? Напряжения по секциям какое? Можешь фотку аккумулятора скинуть, может у себя найду такой контроллер, в личку или ватцап.
Отключай правильно и все будет хорошо )))
да аккум держал нормально. сейчас на одном 11.10 вольт, есть еще второй такой же 10.64
аккум acer AS10D81

jingvar

jingvar

Активный участник
Регистрация
15.08.2007
Сообщения
7 272
Реакции
72
Баллы
48
в ноуте после кофе акб пишет 0% доступно - подключено и заряжается, можно почитать акб?

OP
Vovanich

Vovanich

Активный участник
Регистрация
27.07.2006
Сообщения
9 826
Реакции
611
Баллы
113
в ноуте после кофе акб пишет 0% доступно - подключено и заряжается, можно почитать акб?
Можно. Безвозмездно.
Возможно проблемма и не в акб, а в мультике. Но все равно, что бы исключить неисправность контроллера акб, его лучше прочитать.
Щас в личку напишу куда подвезти.

OP
Vovanich

Vovanich

Активный участник
Регистрация
27.07.2006
Сообщения
9 826
Реакции
611
Баллы
113
Задача, из 3-х батареек от ноута MSI собрать один увеличенной емкости :prankster2:
Есть два оригинальных(умерших) и китайский ещё рабочий, но держит мало времени. Вот в китайский корпус и предполагалось собрать из всех банок(21шт), предварительно отобрав ещё живые 9 шт.
IMG_20181203_232709.jpg IMG_20181203_232955.jpg
Хозяин был предупреждён, что шанс очень мизерный. Решили попробовать ))))
Распиновка разъёма MSI- 9pin:
______TOP______
|+|+| | |C|D|T|-|-|
Итак на руках:
- две оригинальных батарейки BTY-S12 11.1V 5200 mAh чип bq20z70
IMG_20181206_101543.jpg IMG_20181206_103936.jpg
- одну китайскую U100 11.1V 7800 mAh(заявлено на корпусе) чип SH366000AX
Так выглядит сборка в нём:
А тут видно какие банки установлены,
ёмкость 2000 mAh, т.е в лучшем случае ёмкость батарейки будет 6000 mAh такую емкость отдаст и обычная батарейка с 6-ю банками Panasonic.
Итак продолжаем, из двух оригинальных живых 3 ячейки(1 в одной и 2 в другой), на одном контроллере сработал предохранитель.
В китайской разбег напряжений на одной ячейке 500 mV.
Вывод такой, банки из оригинальных нельзя ставить в одну сборку с китайскими(характеристики разные и износ у всех разный), ни 6-ти ни 9-ти баночный не получится. О чем проинформирован хозяин батареек. Предлагаю один вариант на пробу.
Нахожу у себя ещё живую сборку 3S2P, обнуляю оригинальный контроллер, внедряю в ориг.корпус, но т.к. сборка не родная, чуть не влазит, корпус пришлось стянуть скотчем, заклеивать ещё рано(такая сборка и самому нужна :derisive: ).
Прогоняю на анализаторе 1 цикл, продержался 1 час 39 мин. Отдаю хозяину, для тестирования в ноуте и заодно провести ещё 2 цикла для обучения контроллера. Соответственно объяснил как правильно их сделать.
Позже он сообщил, что ноут от этой батарейки работает 3 часа. Ну что ж, неплохо ))))
Предлагаю собрать аккумулятор из новых банок и с оригинальным обнулённым контроллером который будет реальной емкостью 9000 mAh в корпус китайского аналога. Согласился.
Сварена сборка из новых банок:
Вот данные до сброса:
После сброса и увеличения емкости (DC и FCC) до 9000 mAh
3.ReadBat_BTY-S12(420C) Reset-OK_9000mAh.png
Прогоняю на анализаторе(5 часов 39 мин):
Скриншота увы нет ((( есть лог, и вот последние строчки анализатора:
......
05:08:45
TDA|RCA|RTA|INIT|DSG|FD|
FCC: 8964 mAh
CC: 2
PackVoltage: 9741 mV
Current: -1557 mA
RSoC: 3 %
ASoC: 3 %
RM: 245 mAh
VCELL4: 0 mV
VCELL3: 3246 mV
VCELL2: 3244 mV
VCELL1: 3250 mV
ChargePassed: 8585 mAh

Cell2 reached 3000 mV
Finished
TotalChargePassed: 9360 mAh
TotalTime: 339 minutes
Офигительный по ёмкости получился аккумулятор!!! :yes2:
Осталось попробовать его в ноуте.

OP
Vovanich

Vovanich

Активный участник
Регистрация
27.07.2006
Сообщения
9 826
Реакции
611
Баллы
113
Если кому в Москве надо отремонтировать батарейку, есть крутой чел. по этому делу его ник - radugaif

OP
Vovanich

Vovanich

Активный участник
Регистрация
27.07.2006
Сообщения
9 826
Реакции
611
Баллы
113
Батарейка такая же как в первом посте ASUS A32-N56 чип-BQ20Z45 10.8V_5200mAh.
Распиновка:
________TOP_______
| - | - |ID|D|C|S-P|NC|+|+|

IMG_20190213_220441.jpg IMG_20190213_220508.jpg IMG_20190213_221354.jpg
С разъёма не читалась. Вскрытие показало две ячейки(4 банки) умерли в -0V.
Запитываю контроллер от лбп, читаем:
1. ReadBat_AS15ECG3iE N56--52_до сброса.png
Делаю сброс с вводом новой емкости:
2. ReadBat_AS15ECG3iE N56--52_Reset-Ok_6000mAh.png
Но не все так гладко, в ReadInfo видим, что флаги SOV PFIN не ушли.
ReadInfo:
MaxError: 100%
Operation Status:
PRES|LDMD|DSG|RSVD2|
Safety Status:
PF|
PFStatus:
RSVD14|RSVD13|CIM|SOV|PFIN|
FETControl: 0000
Update Status: 0
Qmax Cell0: 6000
Qmax Cell1: 6000
Qmax Cell2: 6000
Qmax Cell3: 6000
Qmax Pack : 6000
Cell0 R_a flag : FF55
Cell1 R_a flag : FF55
Cell2 R_a flag : FF55
Cell3 R_a flag : FF55
Device Type: 0450
Firmware Version: 1.05
Hardware Version: A6
Manufacturer Status:
FET1|PF0|ST3|ST0|
Chemistry ID: 0100

Если в таком виде подключить контроллер к банкам, сразу сгорит предохранитель.
Как ни странно, но программно флаги не получилось сбросить. Пришлось ручками(smbus-командами) подчистить флаги, благо дело программа дала полный доступ к чипу.
Так выглядит после очистки флагов:
MaxError: 100%
Operation Status:
LDMD|DSG|RSVD2|QEN|
Safety Status: OK
PFStatus: OK

FETControl: 0000
Update Status: 4
Qmax Cell0: 6000
Qmax Cell1: 6000
Qmax Cell2: 6000
Qmax Cell3: 6000
Qmax Pack : 6000
Cell0 R_a flag : FF55
Cell1 R_a flag : FF55
Cell2 R_a flag : FF55
Cell3 R_a flag : FF55
Device Type: 0450
Firmware Version: 1.05
Hardware Version: A6
Manufacturer Status:
FET1|ST3|ST2|ST1|ST0|
Chemistry ID: 0100
А так выглядит после первой зарядки:
3. ReadInfo_AS15ECG3iE N56--52_1-я зарядка.png 3. ReadBat_AS15ECG3iE N56--52_1-я зарядка.png
И первый прогон на анализаторе на максимальной нагрузке, продержалась 3:21
3.1. Анализатор_AS15ECG3iE N56--52_1-я разрядка.png
Еще 1-2 цикла и батарейка готова.
