Вот и хорошо, что получилось.
Пожалуйста.

OP
Vovanich

Vovanich

Активный участник
Регистрация
27.07.2006
Сообщения
9 826
Реакции
611
Баллы
113
CS-DEL727NB 7.6V_7200mAh (bq40320)

Обновлю тему. Тем более в работе появился новый аккумулятор от ультрабука,(CS-DEL727NB 7.6V_7200mAh чип bq40320)
Роману, большое спасибо что предоставил аккумулятор для эксперимента.
Потестил на нём новый адаптер.
Я так понял это аналог оригинального, но даже если это аналог, то аналог очень хорошего качества.

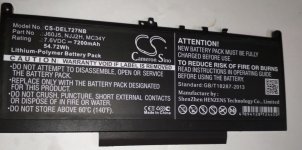

Так выглядит:

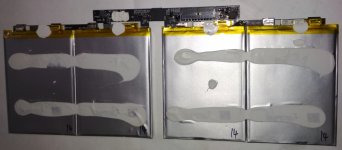

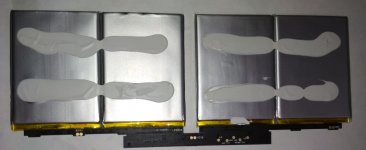

Так выглядит вскрытый с двух сторон:
чип:
Аккумулятор был не залочен, предохранитель целый. Но судя по остатку емкости и циклам, поработал хорошо, но для такого возраста циклов что-то многовато )))
Но зато какой крутой номер )))) SerialNumber: 0001
1.ReadBat BYD DELL GG4FM 0001 ORIG.png
Такой чипbq40320 программой не поддерживается, но надо же проверить другой адаптер, который возможно даст доступ к чипу. Всё прошло хорошо, доступ получил, ручками изменил нужные параметры, и судя по изменившемуся параметру ChargingCurrent: 3712 mA, контроллер вышел из аварийного режима и должен работать адекватно. Емкость умышленно занизил до 5000mAh т.к. аккумулятор сколько то проработал.
2.ReadBat BYD DELL GG4FM 0001 Reset-Probe 5000mAh.png
Ставлю на зарядку, принимает зарядку и сразу пересчитал RemainingCapacity: 4845 mAh
3.ReadBat BYD DELL GG4FM 0001 Reset- Зарядка.png
После окончания зарядки:
4.ReadBat BYD DELL GG4FM 0001 Reset-OK 5000mAh.png
:yahoo:
Осталось испытать в ноуте. ;)
Естественно после пары циклов он пересчитает емкость и покажет её в FullChargeCapacity:

I

Ins505

Новичок
Регистрация
01.02.2021
Сообщения
1
Реакции
0
Баллы
0
Владимир, здравствуйте. У меня к Вам вопрос по поводу батареи Sony VGP-BPS26 на чипе R2J240- Вы такую перепаковывали. Дело в том, что после сброса Cycle count и FCC не открывается мосфет. После соединения SP с минусом нет напряжения на разъеме. Ноутбук батарею видит, пишет идёт зарядка, но процент заряда не увеличивается и остаётся равным 0. Что можно сделать в этой ситуации?

OP
Vovanich

Vovanich

Активный участник
Регистрация
27.07.2006
Сообщения
9 826
Реакции
611
Баллы
113
Ins505, Привет. С этими батарейками бывают проблемы, особенно на этом чипе и прошивкой Sanyo-Sony.
Дело в том, что после сброса Cycle count и FCC
Какая версия программы?
Ноутбук батарею видит, пишет идёт зарядка, но процент заряда не увеличивается и остаётся равным 0.
Флаги блокировки не сняты.
Что можно сделать в этой ситуации?
1.Написать в поддержку и отправить им контроллер.
2.Найти другую батарейку но на чипе bq8030

I

Ilya 2112

Участник
Регистрация
12.08.2004
Сообщения
2 559
Реакции
3
Баллы
38

Вложения

  • rz акб.jpeg
    rz акб.jpeg
    88,3 КБ · Просмотры: 23
OP
Vovanich

Vovanich

Активный участник
Регистрация
27.07.2006
Сообщения
9 826
Реакции
611
Баллы
113
ДД., сколько обойдется перепаковать оригинальный АКБ RZ09-0166

От АКБ ноут совсем не работает, АКБ вздут.

Вот так он примерно выглядит(но по ссылке не ориг)https://neovolt.ru/akkumulyatory-dl...onsino-dlya-razer-blade-pro-2017-8600mah.html
Привет.
По ссылке хороший аналог(производитель), как правило и контроллеры у них достойные. Но и цена кусается.
Посмотри какой чип. Судя по напряжению, там 3 секции и по паре банок в каждой. Самое сложное найти банки для таких аккумуляторов. Их очень много разных типоразмеров, плюсом так же есть слаботочные и высокотоковые, и с повышенным напряжением HV(4,35V). У большинства идут банки ATL, в свободной продаже(даже в китае) их нет, только аналоги.
Вскрывать аккумулятор, идти в магазин(например Радиомир) и подбирать чтобы уместились в корпус.

I

Ilya 2112

Участник
Регистрация
12.08.2004
Сообщения
2 559
Реакции
3
Баллы
38
Привет.
По ссылке хороший аналог(производитель), как правило и контроллеры у них достойные. Но и цена кусается.
Посмотри какой чип. Судя по напряжению, там 3 секции и по паре банок в каждой. Самое сложное найти банки для таких аккумуляторов. Их очень много разных типоразмеров, плюсом так же есть слаботочные и высокотоковые, и с повышенным напряжением HV(4,35V). У большинства идут банки ATL, в свободной продаже(даже в китае) их нет, только аналоги.
Вскрывать аккумулятор, идти в магазин(например Радиомир) и подбирать чтобы уместились в корпус.

А как/где чип посмотреть- где у него маркировка ?

Maler

Maler

Активный участник
Регистрация
29.04.2010
Сообщения
56 455
Реакции
2 262
Баллы
113
Надо починить. Зарадки хватает максимум на час.
IMG_20210204_191628.jpg IMG_20210204_191642.jpg

OP
Vovanich

Vovanich

Активный участник
Регистрация
27.07.2006
Сообщения
9 826
Реакции
611
Баллы
113
А как/где чип посмотреть- где у него маркировка ?

Шлейф проводов подключенн к плате контроллера. Аккуратно вскрывай/поднимай/отклеивай черную оболочку и на плате будет одна или две микрухи(многоножки). На корпусе будет маркировка, списывай, или фото читаемое сделай, и сюда выкладывай.

D

domi_nor

Новичок
Регистрация
06.02.2021
Сообщения
9
Реакции
0
Баллы
0
Здравствуйте земляки, имеется аккум от LenovoG555 (L08N6Y02) на чипе bq8030dbt+bq29330,
хотел перепаковать, BE2Works читает состояние батареи но при считывании чипа, ошибка чтения по адресу 111h, есть ещё одна платка читается всё но дамп изуродован, как его поправить не знаю, если у кого есть,
поделитесь дампом плииз, есть новые микрухи, залить нечем.

OP
Vovanich

Vovanich

Активный участник
Регистрация
27.07.2006
Сообщения
9 826
Реакции
611
Баллы
113
Привет. Город какой у земляка? ;)
BE2Works читает состояние батареи но при считывании чипа, ошибка чтения по адресу 111h
Отчет батареи, фото платы с двух сторон и фото аккумулятора со стороны этикетки покажи

D

domi_nor

Новичок
Регистрация
06.02.2021
Сообщения
9
Реакции
0
Баллы
0
не хотелось в общий чат писать, Аркадак, скрины выложу.

D

domi_nor

Новичок
Регистрация
06.02.2021
Сообщения
9
Реакции
0
Баллы
0
Отчет батареи, фото платы с двух сторон и фото аккумулятора со стороны этикетки покажи
IMG_20210207_100837.jpg IMG_20210207_101102.jpg IMG_20210207_101125.jpg IMG_20210207_102756.jpg
предохранитель я конечно запорол, когда перепаивал чипы феном, восстановил как пишут на форумах(только непонял, все три ножки спаивать надо или только токовые без датчика?), спаял все три.

D

domi_nor

Новичок
Регистрация
06.02.2021
Сообщения
9
Реакции
0
Баллы
0
так вот дальше, была плата от другого леново, IMG_20210206_120445.jpg IMG_20210206_120514.jpg
столько-же банок, только не SONY а SANYO, прочиталась и сбросилась без проблем,скринов не делал, не думал что так выйдет,
сохранил сразу дамп.
и тут я на радостях перепаял чипы на родную плату, итог: CropImage.png
вернул все на место, тоже самое, перезаливаю дамп, результат тот-же.
куда копать не знаю, может подскажете,

D

domi_nor

Новичок
Регистрация
06.02.2021
Сообщения
9
Реакции
0
Баллы
0
у этого чипа ошибка чтения 111h

DesignCapacity: 4752 10mWh
FullChargeCapacity: 2049 10mWh
CycleCount: 424
Date: 2010.09.17 yyyy.mm.dd
DesignVoltage: 10800 mV
ManufName: SONY.10.
DeviceName: L08N6Y02
SerialNumber: 13BE
ChargingCurrent: 0 mA
ChargingVoltage: 0 mV
DeviceChemistry: LION
Temperature: 25,5 C
Voltage: 11124 mV
Current: 0 mA
RelativeSOC: 0%
AbsoluteSOC: 0%
RemainingCapacity: 0 10mWh
VCELL4: 0000 mV
VCELL3: 3712 mV
VCELL2: 3708 mV
VCELL1: 3700 mV
SpecificationInfo: 0031 Hex
Battery Status:
RSVD10|RCA|INIT|


у другого вот это:
DesignCapacity: 4752 10mWh
FullChargeCapacity: 4752 10mWh
CycleCount: 0
Date: 2010.11.05 yyyy.mm.dd
DesignVoltage: 10800 mV
ManufName: SANYO.11
DeviceName: L10S6Y01
SerialNumber: 0491
ChargingCurrent: 0 mA
ChargingVoltage: 0 mV
DeviceChemistry: LION
Temperature: 125 C
Voltage: 19494 mV
Current: 0 mA
RelativeSOC: 0%
AbsoluteSOC: 0%
RemainingCapacity: 0 10mWh
Mfg1: 65535 integer
Mfg2: 65535 integer
Mfg3: 65535 integer
Mfg4: 3982 integer
SpecificationInfo: 0031 Hex
Battery Status:
OTA|RCA|RTA|INIT|DSG|FD|

OP
Vovanich

Vovanich

Активный участник
Регистрация
27.07.2006
Сообщения
9 826
Реакции
611
Баллы
113
Посмотреть вложение 494075Посмотреть вложение 494076Посмотреть вложение 494077Посмотреть вложение 494078
предохранитель я конечно запорол, когда перепаивал чипы феном, восстановил как пишут на форумах(только непонял, все три ножки спаивать надо или только токовые без датчика?), спаял все три.

Конечно неправильно восстановили.В инете есть как восстанавливать такие преды.
столько-же банок, только не SONY а SANYO, прочиталась и сбросилась без проблем,скринов не делал, не думал что так выйдет,
сохранил сразу дамп.
Отличаются не только банками но и прошивками, производители этих аккумуляторов разные и прошивки соответственно тоже(структура может отличатся) не смотря на одинаковые микрухи, внутри крутится разный софт.

вернул все на место, тоже самое, перезаливаю дамп, результат тот-же.
куда копать не знаю, может подскажете,

Такие "жесткие" замены чипов я не практикую, и ни кому не советую.
RemainingCapacity: 0 10mWh
Mfg1: 65535 integer
Mfg2: 65535 integer
Mfg3: 65535 integer
Mfg4: 3982 integer
SpecificationInfo: 0031 Hex
Как правило, ошибка чтения чипа может появляться при неправильном питании платы(поэтому я и просил фотки), либо чип с этой прошивкой не поддерживается программой.
Ищите нормального донора.
Корпус акб очень знакомый, возможно у меня и лежит такой акб, но маркировка может отличаться.
Надо посмотреть.

OP
Vovanich

Vovanich

Активный участник
Регистрация
27.07.2006
Сообщения
9 826
Реакции
611
Баллы
113
D

domi_nor

Новичок
Регистрация
06.02.2021
Сообщения
9
Реакции
0
Баллы
0
понимаю, да, у вас на скринах совсем другие платы и чипы, ну чтож в помойку так в помойку,
выпишу новый аккум, спасибо за ответ.

D

domi_nor

Новичок
Регистрация
06.02.2021
Сообщения
9
Реакции
0
Баллы
0
и ещё один вопросик, почему при переносе чипов с зелёной платки на родную чип прочитался с ошибками
RemainingCapacity: 0 10mWh
Mfg1: 65535 integer
Mfg2: 65535 integer
Mfg3: 65535 integer
Mfg4: 3982 integer
SpecificationInfo: 0031 Hex
я потом ещё раз родной дамп с зеленой платы заливал
и когда вернул назад, те-же ошибки остались?
что могло повредить прошивку?
может из-за неправильного восстановления предохранителя7
